基于中心线长度的钢筋下料长度计算方法

    基于中心线长度的钢筋下料长度计算方法

    Careful Way Yiding52’s Build Sense

    钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋几何形状和钢筋弯钩增加长度等条件进行计算。

    1、提到钢筋下料计算，一般都会涉及“量度差值”或“弯曲调整值”这两个概念。一般特殊角度的“量度差值”或“弯曲调整值”或教科书上都有，但是非特殊角度，譬如70°、80°的“量度差值”或“弯曲调整值”在现成的文献内查不到。

    2、各相关文献上的“弯曲调整值”或“量度差值”取弯曲直径=2.5d演绎得到的。现如今的纵向钢筋弯曲成型的弯曲直径也不仅仅限于2.5d，已经有12d，16d等各种不同弯曲直径的要求，现有文献上很少考虑这种变化了的要求。

    3、钢筋在弯曲成型时，外侧表面纤维受拉伸长，内侧表面纤维受压缩短，钢筋中心线的长度保持不变。

    4、电脑的应用和AutoCAD业已在业界普及，专业计算器的编程计算功能也日益强大。

    鉴于上述几点因素，我们认为依据工程施工图设计文件，用AutoCAD或徒手绘制一些简单的计算辅助图形，直接进行基于中心线长度的钢筋下料长度计算，可以有效指导钢筋下料。

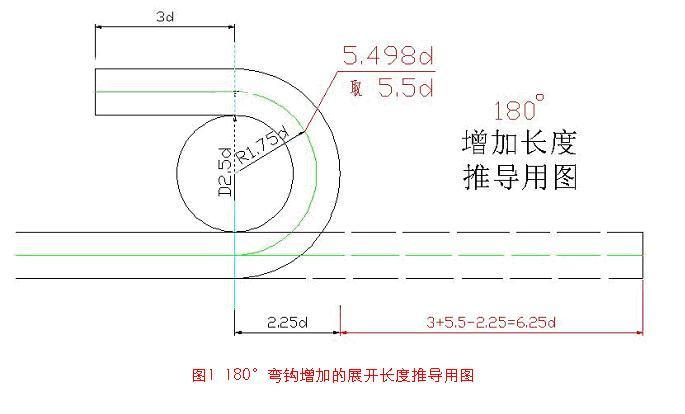

    180°弯钩增加6.25d的推导

    现行规范规定，Ⅰ级钢的弯心直径是2.5d

    钢筋中心线半圆的半径就是2.5d/2＋d/2=1.75d

    半圆周长为1.75dπ＝5.498d取5.5d平直段为3d

    所以180度弯钩增加的展开长度为

    8.5d－2.25d=6.25d
