弹簧式压力表的构造、动作原理及安装位置是什么？

    弹簧式压力表的构造、动作原理及安装位置是什么？

    锅炉上、省煤器上、分汽缸上、热交换等处均需安装压力表。

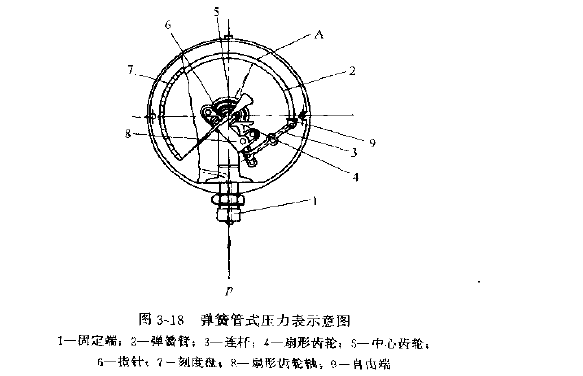

    锅炉上一般多采用弹簧式压力表，它可直接反应指示出锅炉、受压容器或有压管道内介质的压力值，是保证受压容器的安全运转的重要仪表。弹簧式压力表主要由表盘、弹簧管、指针、齿轮、连杆等组成(图3---18)。

    3---18

    弹簧管式压力表动作原理:

    当有压介质进入弹簧管内时，弹簧管内受压而产生膨胀。因弹簧管的一端固定住，而另一自由端9即向外伸展、端头通过连杆3带动扇形齿轮4和中心齿轮5转动，并带动指针旋转，使表盘上的指针由无压时的零点位转动到A点。表盘上设有压力值的刻度，A点指示在表盘上的压力值即为介质的压力。
