给水铸铁管施工中在何位置设盆混凝土挡墩?

    给水铸铁管施工中在何位置设盆混凝土挡墩?

    一般在施工较大口径的室外给水铸铁管时，多在如下位置处:如管道系统的水平弯头、三通、管道末端及返弯处需设置棍凝土浇注的挡墩。

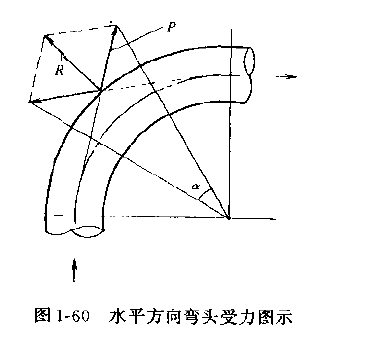

    挡墩的作用主要是消除由于管内水的压力或土壤条件较差，使在上述的部位产生一将管道沿其水流切线方向外推的力P。这个推力(图1---60)可导致管道接口处松动。因为根据力和反作用力的分析，在该部位产生合压力R。而沿R力方向设置一挡墩即可抵消由于P推力所产生的影响。

    挡墩为混凝土浇注而成，挡墩可根据周围情况分为外侧向支墩和全包支墩，挡墩应紧靠在坚实的原土层上。

    挡墩一般在管径大于350mm及在松软土壤敷设时考虑设置。

    挡墩的位置、选用的形式、形状、尺寸需根据管径、试验压力、土壤性质等情况由设计者确定。

    挡墩施工完毕，其周围应采用灰土夯实。

    1---60
