    复合接地体冲击电流耐受试验方法有哪些？

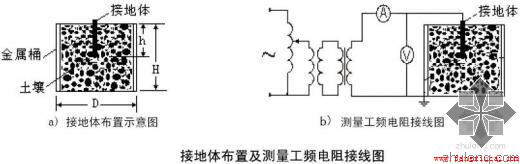

    试品布置方式如图1所示。将接地体埋入直径为D、高度为H的金属桶内的土壤中，接地体的的长度为h。冲击电流耐受试验前，按图2所示的接线图测量工频电流1A时的电阻值U/I。

    图1

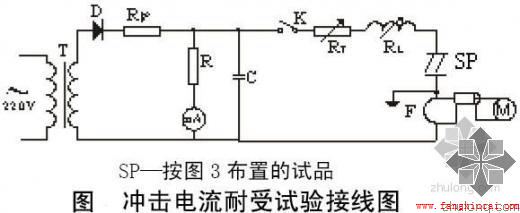

    图2    按图2所示的接线图进行试验试验，波形和测量系统应满足GB/T 16927.1和GB/T 16927.2的要求对三个试品分别用8/20us、1kA冲击电流冲击20次，每次间隔60s左右，5次为1组，每两组间隔30min，试验后再测量每只试品在工频电流1A时的电阻值。该试验要求在1天内完成。

    比较冲击电流耐受试验前后的工频电阻值，其变化率应满足要求。
