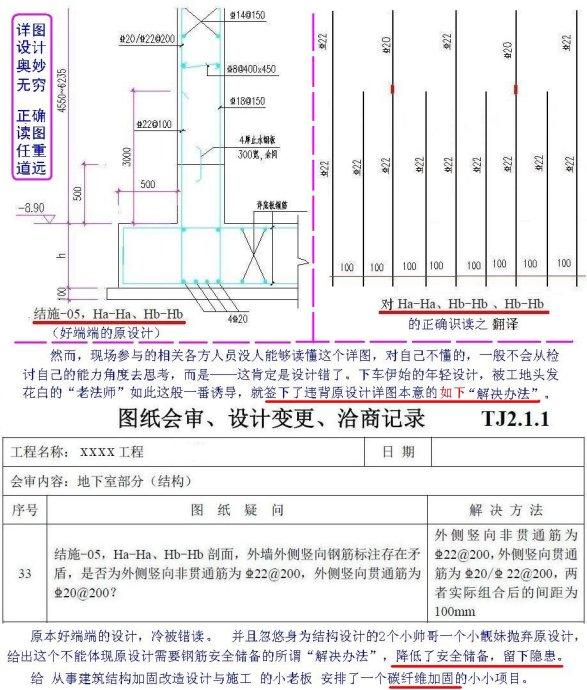

    1、施工图识读,奥妙无穷,正确读图,任重道远





    这是发生在我国工程界的一个真实案例。此案例再次表明,施工详图不是所有的人都可以读得懂的。即使是看图经验非常丰富、看图水平相当高的高水平或高年资专业人员,也常常会读错图,做错项目。

    我这里举例仅仅是要说明,切切实实存在着有许多人看不懂高难度设计详图,经常做错工程,这样一个铁的事实。工程制图是专业,读懂图本身也需要专业。

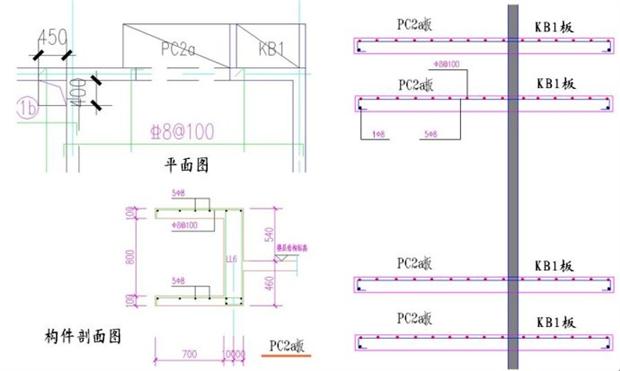

    2、简单图纸,要读懂做对,也常常出问题



    有了图纸,还需要技术交底,对右列技术交底,也不是每个工人都明白,往往需要手把手身传言教,工人方可知道究竟该怎么做。

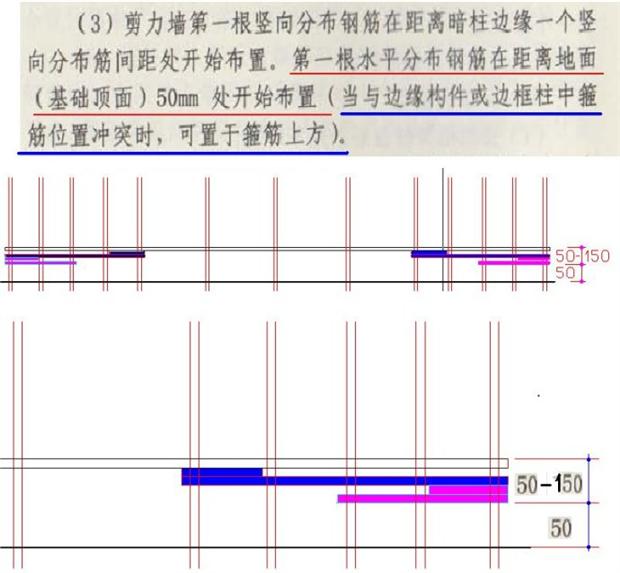

    3、剪力墙竖向钢筋,应该自中央向两侧均匀分派,两端间距在>0.5个分布筋间距~1个分布筋间距之间;



    剪力墙水平钢筋,理论上距离板顶面50mm,实际要考虑边缘构造构件和边框柱中箍筋起步需要50mm的实际,实事求是地排布到这些箍筋的上方,一般地,,需要距地面100mm,当箍筋做到16mm~18mm时,剪力墙第一道水平筋实际离开板面可达到200mm。



    这些都是实事求是的分析,可以指导生产实践,具有可操作性。



    凡是正确的科学理论,都可以指导生产实践,凡是在实践中碰壁,实现不了的理论,不是科学理论,是伪科学歪道理。

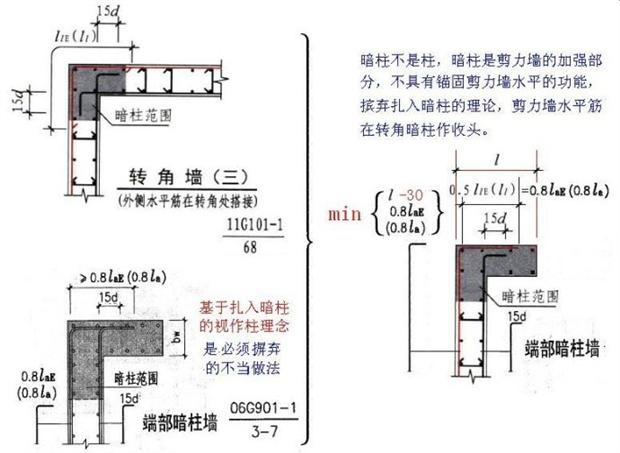

    4、剪力墙水平钢筋在端部转角暗柱处的收头(注意是收头,不是锚固)
